第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問79 (法規 問13（a）)

正しい選択肢は「R相：6.6　S相：5.0　T相：5.0」です。

この問題は、高圧進相コンデンサの定格電流を求め、図に示された電流比から各相の測定電流を計算する問題です。

進相コンデンサは、電気設備の力率を改善するために使用される機器です。

内部の素子が劣化すると、電流の大きさが変化することがあります。

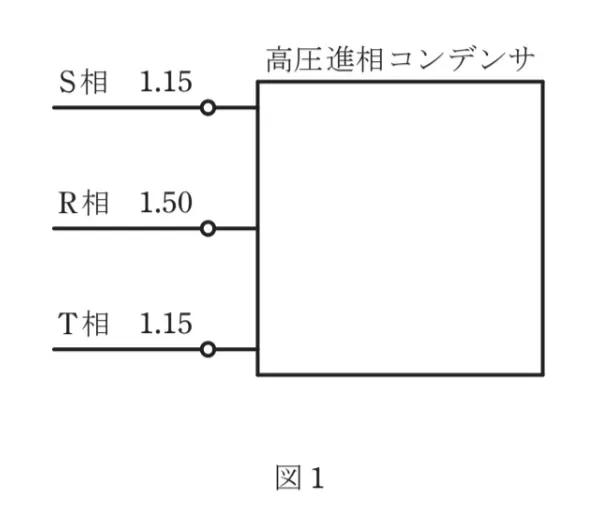

今回は、図1より、R相は定格電流の1.50倍、S相とT相は1.15倍になっているため、それぞれの電流を計算します。

計算手順

＜定格電流を求める＞

三相コンデンサの定格電流は、次の式で求められます。

I＝Q3×V

ここで、

・定格容量Q＝50kvar＝50000var

・定格電圧V＝6.6kV＝6600V

数値を代入すると、

I＝500003×6600

≒4.37A

したがって、定格電流は約4.37Aです。

＜各相の測定電流を求める＞

図1に示された電流比を、定格電流に掛けます。

R相：

4.37×1.50≒6.56A

S相：

4.37×1.15≒5.03A

T相：

4.37×1.15≒5.03A

したがって、最も近い組合せは、

R相：6.6A　S相：5.0A　T相：5.0A

となります。
