第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問20 (理論 問20)

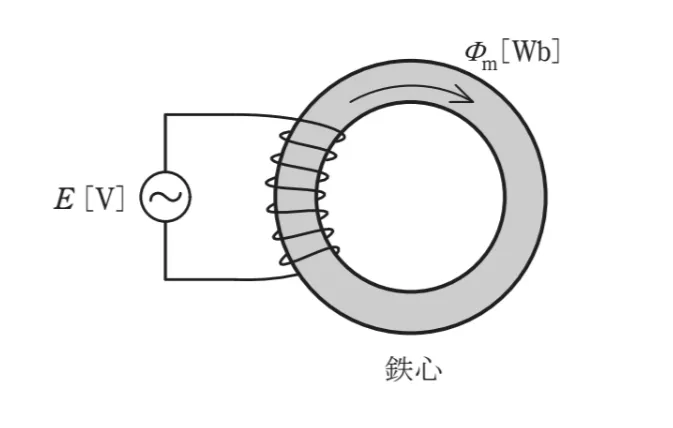

図のような環状コイルがある。正弦波交流電源の電圧実効値をE［V］、周波数をf［Hz］としたとき、鉄心中の最大磁束はΦ_m［Wb］であった。次の問に答えよ。
ただし、鉄心の漏れ磁束はなく、鉄心の飽和やヒステリシスもないものとする。したがって、初期状態での残留磁気は0とする。

電源の電圧を3E［V］のまま、周波数を2f［Hz］にしたとき、最大磁束［Wb］は、Φ_m［Wb］の何倍になるか。その倍率として、最も近いものを次のうちから一つ選べ。
