第三種電気主任技術者（電験三種） 過去問
令和7年度（2025年）下期
問79 (法規 問13（a）)

回答項目と題意より与えられている条件について整理します。

　回答項目

　　支線に生じる引張荷重［kN］

　与えられている条件

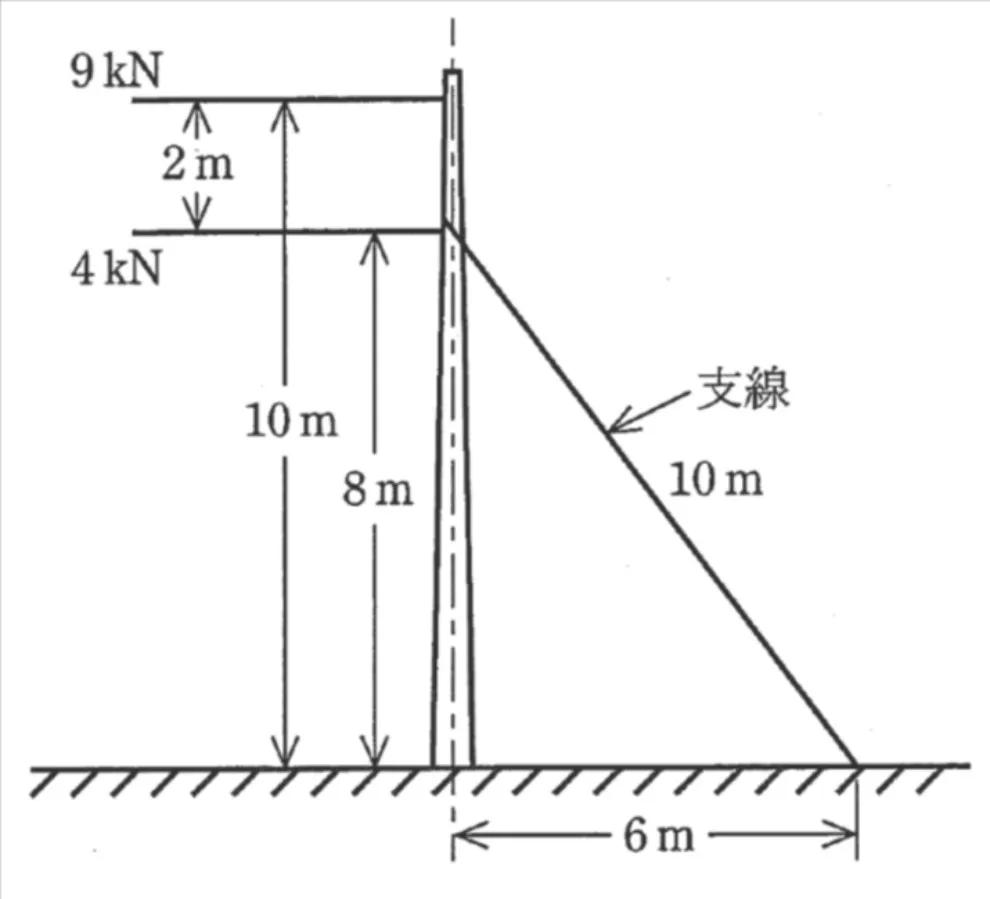

　　A種鉄筋コンクリート柱

　　高低圧電線間の離隔距離を2m

　　高圧電線の取り付け高さを10m

　　低圧電線と支線の取り付け高さをそれぞれ8m

　　高圧電線の水平張力は9kN

　　低圧電線の水平張力は4kN

___________________________________________________________________

まず、支線の水平・垂直方向の成分を求めます。

　支線の引張荷重をTとすると、

　　水平方向の成分：T×610=0.6T

　　垂直方向の成分：T×810=0.8T

　と表される。

次に、柱に作用するモーメントを求めます。

　柱の根元を回転中心として考えると、

　高圧電線の水平張力は9kN、取り付け高さは10mより、

　　9×10=90kN・m・・・①

　一方、低圧電線の水平張力は4kN、取り付け高さは8mより、

　　4×8=32kN・m・・・②

　となる。

　柱に作用するモーメントは①と②の合計値なので、

　　90+32=122kN・m

支線のモーメントとつり合わせると、

　支線の水平方向の成分0.6Tが、高さ8mの位置で柱を引くため、

　　122=0.6T×8

　の関係が成り立ちます。

　これを解くと、

　　T=1220.6×8≒25.42kN・・・答え
