第三種電気主任技術者（電験三種） 過去問
令和7年度（2025年）下期
問78 (法規 問12（b）)
問題文
｢電気設備技術基準の解釈｣に基づいて、最大使用電圧が6.9kVの電路に接続する、導体断面積100mm2、長さ800mの高圧CVケーブル（単心）の絶縁耐力試験を交流で実施する場合について、次の問いに答えよ。
ただし、周波数は50Hz、ケーブルの対地静電容量は1km当たり0.45μFとする。

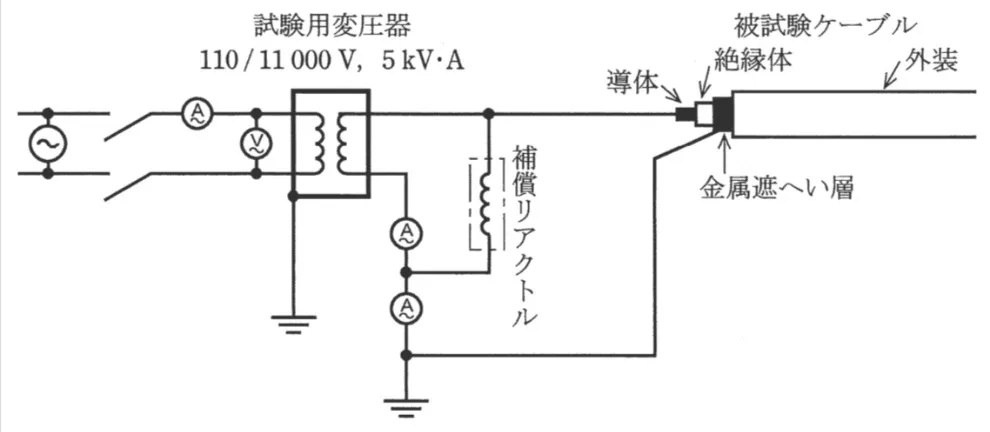

図のような試験回路でケーブルの絶縁耐力試験を行う場合、試験用変圧器の容量を5kV・Aとしたとき、補償リアクトルの必要最少の設置台数として、正しいのは次のうちどれか。
ただし、試験電圧を印加したとき、1台の補償リアクトルに流すことができる電流（電流容量）は270mAとする。
ただし、周波数は50Hz、ケーブルの対地静電容量は1km当たり0.45μFとする。
図のような試験回路でケーブルの絶縁耐力試験を行う場合、試験用変圧器の容量を5kV・Aとしたとき、補償リアクトルの必要最少の設置台数として、正しいのは次のうちどれか。
ただし、試験電圧を印加したとき、1台の補償リアクトルに流すことができる電流（電流容量）は270mAとする。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
反映中…
第三種電気主任技術者（電験三種）試験 令和7年度（2025年）下期 問78（法規 問12（b）） （訂正依頼・報告はこちら）
｢電気設備技術基準の解釈｣に基づいて、最大使用電圧が6.9kVの電路に接続する、導体断面積100mm2、長さ800mの高圧CVケーブル（単心）の絶縁耐力試験を交流で実施する場合について、次の問いに答えよ。
ただし、周波数は50Hz、ケーブルの対地静電容量は1km当たり0.45μFとする。
図のような試験回路でケーブルの絶縁耐力試験を行う場合、試験用変圧器の容量を5kV・Aとしたとき、補償リアクトルの必要最少の設置台数として、正しいのは次のうちどれか。
ただし、試験電圧を印加したとき、1台の補償リアクトルに流すことができる電流（電流容量）は270mAとする。
ただし、周波数は50Hz、ケーブルの対地静電容量は1km当たり0.45μFとする。
図のような試験回路でケーブルの絶縁耐力試験を行う場合、試験用変圧器の容量を5kV・Aとしたとき、補償リアクトルの必要最少の設置台数として、正しいのは次のうちどれか。
ただし、試験電圧を印加したとき、1台の補償リアクトルに流すことができる電流（電流容量）は270mAとする。
- 1台
- 2台
- 3台
- 4台
- 5台
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （1件）
01
回答項目と題意より与えられている条件について整理します。
回答項目
補償リアクトルの必要最少の設置台数
与えられている条件
試験電圧：10350V
ケーブルの充電電流：1.17A
試験用変圧器の容量：5kV・A
1台の補償リアクトルに流すことができる電流（電流容量）：270mA
___________________________________________________________________
まず、試験用変圧器が供給できる電流ITを求めます。
試験用変圧器の容量5000V・Aより、
IT=500010350≒0.483A=483mA
次に、補償が必要な電流ILを求めます。
ケーブルの充電電流は1.17A=1170mAより、
IL=1170-483≒687mA
必要な補償リアクトルの台数nは、
リアクトル1台の電流容量は270mAなので、
n≧687270≒2.54
2台では不足するため、切り上げを行うと、
n=3台・・・答え
この選択肢は誤りです。
この選択肢は誤りです。
この選択肢が正答となります。
この選択肢は誤りです。
この選択肢は誤りです。
補償リアクトルは、ケーブルに流れる充電電流のうち、試験用変圧器の容量を超える分を補償するために使います。
