第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問52 (機械 問10)

誤りです。

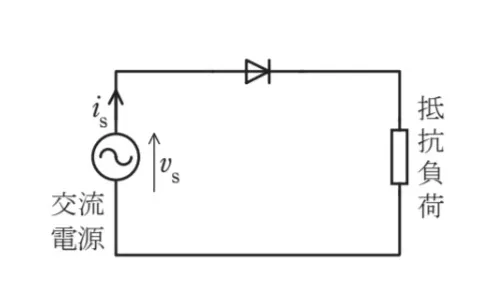

ダイオードは、一方向にだけ電流を流す電子部品です。

この回路では、交流電圧がダイオードの順方向になる半周期だけ電流が流れます。

また、抵抗負荷に流れる電流は、加えられる電圧に比例するため、電流波形は正弦波の半分の形になります。

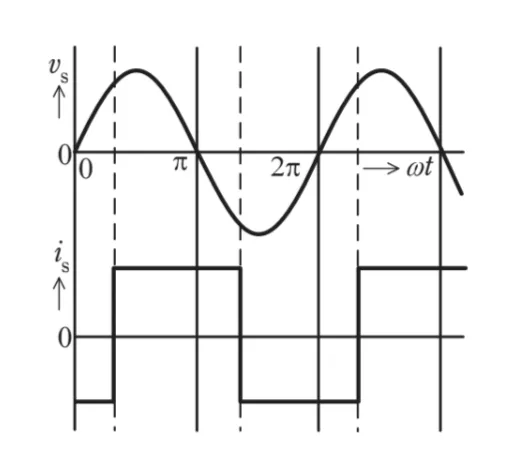

問題のような長方形の電流波形にはなりません。

誤りです。

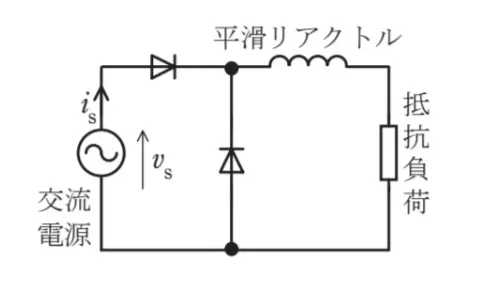

平滑リアクトルは、電流の急な変化を抑える働きをします。

そのため、負荷に流れる電流をほぼ一定にできます。

また、環流ダイオードは、交流電源から電流が供給されない期間にも、負荷電流が流れ続けるための通り道になります。

ただし、この回路では、交流電源側の電流は正の半周期に流れ、負の半周期には流れません。

問題のように正負の両方向へ流れる電流波形にはなりません。

誤りです。

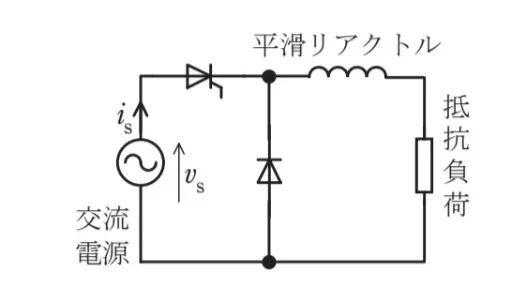

サイリスタは、ゲートに信号を与えることで、電流を流し始めるタイミングを制御できる電子部品です。

この回路では、サイリスタを点弧すると、交流電源から負荷へ電流が流れます。

しかし、負の半周期では環流ダイオードを通って負荷電流が流れるため、交流電源側には負方向の電流が流れません。

したがって、問題のような正負の長方形の電流波形にはなりません。

誤りです。

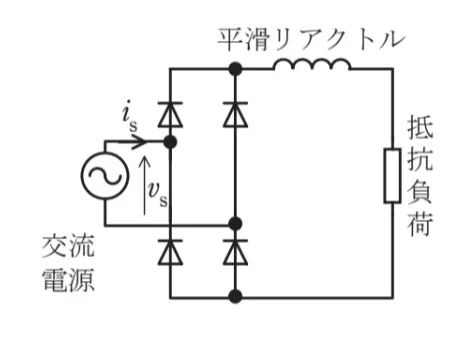

この回路は、単相全波整流回路です。

交流電圧が正のときも負のときも、ダイオードの組合せを切り替えることで、負荷には同じ方向の電流が流れます。

平滑リアクトルが十分に大きい場合、入力電流は正負の長方形の波形になります。

しかし、ダイオードには電流を流し始めるタイミングを調整する機能がありません。

そのため、入力電流の向きは、基本的に交流電圧の正負が切り替わるタイミングで変わります。

問題では電流の切替えが遅れているため、この回路ではありません。

正しい選択肢です。

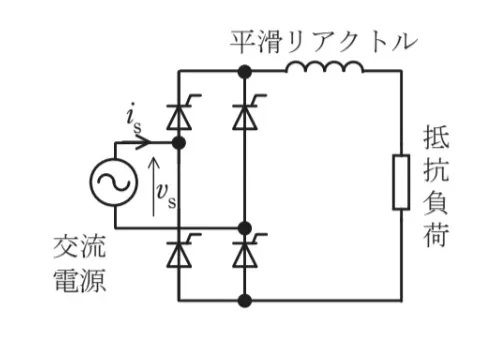

この回路は、単相全制御ブリッジ整流回路です。

4個のサイリスタを使用するため、電流を流し始めるタイミングを調整できます。

このタイミングを表す角度を点弧角αといいます。

また、平滑リアクトルのインダクタンスが十分に大きいため、負荷に流れる直流電流はほぼ一定になります。

その結果、交流電源側には、大きさがほぼ一定で、正負が交互に切り替わる長方形の電流が流れます。

さらに、サイリスタの点弧角αによって、電流の切替えが交流電圧より遅れます。

これは、問題の波形と一致しています。
