第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問10 (理論 問10)
問題文

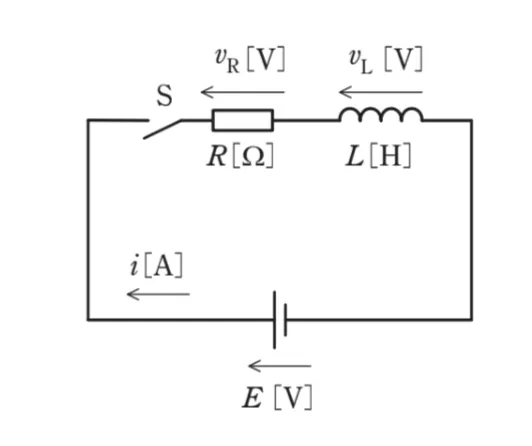

図のように、電圧E［V］の直流電源、開いた状態のスイッチS、抵抗値R［Ω］の抵抗及びインダクタンスL［H］のコイルからなる回路がある。この回路において、スイッチSを時刻t＝0sで閉じた場合に流れる電流i［A］、各素子の端子間電圧vR［V］、vL［V］に関する記述として、誤っているものを次のうちから一つ選べ。ただし、自然対数の底を2.718とする。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第三種電気主任技術者（電験三種）試験 令和8年度（2026年）上期 問10（理論 問10） （訂正依頼・報告はこちら）
図のように、電圧E［V］の直流電源、開いた状態のスイッチS、抵抗値R［Ω］の抵抗及びインダクタンスL［H］のコイルからなる回路がある。この回路において、スイッチSを時刻t＝0sで閉じた場合に流れる電流i［A］、各素子の端子間電圧vR［V］、vL［V］に関する記述として、誤っているものを次のうちから一つ選べ。ただし、自然対数の底を2.718とする。
- この回路の時定数は、Rの値［Ω］に反比例する。
- コイルの端子間電圧vL［V］は、Lの値［H］が大きいほど緩やかに変化する。
- 時刻t＝0sから回路の時定数の2倍だけ時間が経過すると、抵抗の端子間電圧vR［V］は電源電圧E［V］の0.865倍に等しい。
- 時刻t＝0sから回路の時定数だけ時間が経過すると、コイルの端子間電圧vL［V］は電源電圧E［V］の0.632倍に等しい。
- 時刻t＝0sから回路の時定数だけ時間が経過すると、電流i［A］はE／Rの0.632倍に等しい。
