第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問5 (理論 問5)
問題文

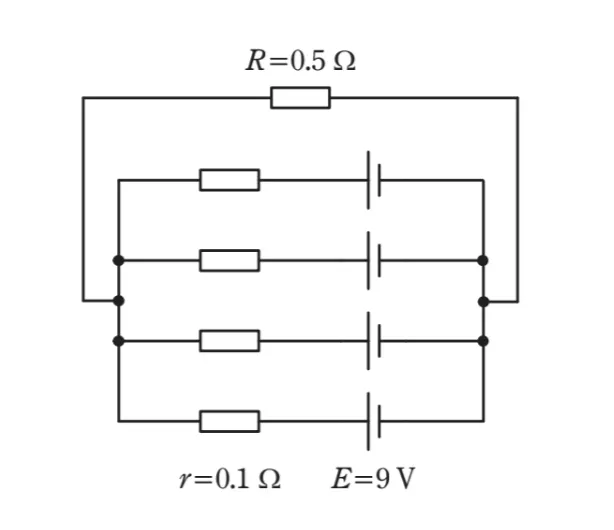

図のように、内部抵抗r＝0.1Ω、起電力E＝9Vの電池4個を並列に接続した電源に抵抗R＝0.5Ωの負荷を接続した回路がある。この回路において、抵抗R＝0.5Ωで消費される電力の値［W］として、最も近いものを次のうちから一つ選べ。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第三種電気主任技術者（電験三種）試験 令和8年度（2026年）上期 問5（理論 問5） （訂正依頼・報告はこちら）
図のように、内部抵抗r＝0.1Ω、起電力E＝9Vの電池4個を並列に接続した電源に抵抗R＝0.5Ωの負荷を接続した回路がある。この回路において、抵抗R＝0.5Ωで消費される電力の値［W］として、最も近いものを次のうちから一つ選べ。
- 820
- 4050
- 253
- 50
- 147
正解！素晴らしいです
残念...
画像拡大
この過去問の解説
