第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問4 (理論 問4)

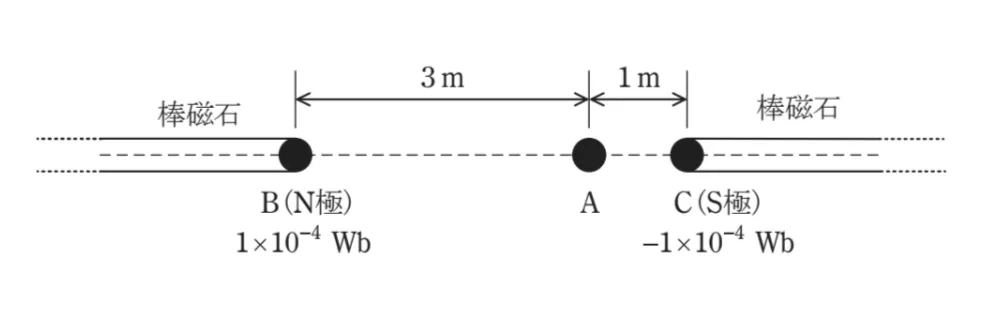

太さを無視できる非常に長い二つの棒磁石が真空中に図のように固定されている。棒磁石の両端の磁極は点磁荷とみなすことができ、図に現れている磁極の強さは、N極が1✕10⁻⁴Wb、S極が−1✕10⁻⁴Wbである。このとき、点Aの磁界の大きさの値［A／m］として、最も近いものを次のうちから一つ選べ。
ただし、点A、B、Cは、一直線上に位置しているものとする。真空の透磁率はμ₀＝4π✕10⁻⁷H／mとする。また、図のN極、S極の各点磁荷以外の部分から点Aへの影響はないものとし、各棒磁石の、図に現れていない他端の磁極の影響も無視できるものとする。
