第三種電気主任技術者（電験三種） 過去問
令和7年度（2025年）上期
問15 (理論 問15（a）)

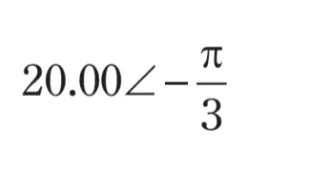

電流の大きさが20Aとなっていますが、相電圧は線間電圧の 1√3 になるため、計算結果の電流はそれより小さくなります。

また、インピーダンスの大きさが10Ωであるため、200Vをそのまま使用して計算した値に相当し、相電圧への変換が考慮されていません。

したがって、この値は誤りです。

相電圧を線間電圧から 1/√3 倍し、さらに位相を -π/6 だけ遅らせて求めています。

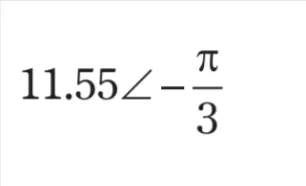

また、インピーダンスを極形式に変換して電流を計算すると、電流の大きさは約11.55A、位相は -π/3 となります。

したがって、この値は正しいです。

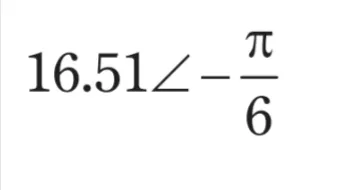

電流の大きさが約16.51Aとなっていますが、これは相電圧やインピーダンスの位相処理が適切に行われていない場合に生じる値です。

また、位相角も正しい計算結果とは一致しません。

したがって、この値は誤りです。

電流の大きさが20Aとなっており、線間電圧をそのままインピーダンスで割った計算に相当します。

Y結線では相電圧は線間電圧より小さくなるため、この計算は適切ではありません。

したがって、この値は誤りです。

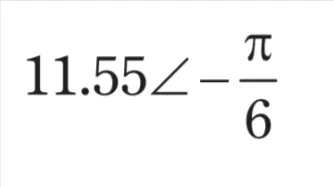

電流の大きさは正しい値と同じ約11.55Aですが、位相角が -π/6 となっています。

インピーダンスの偏角が π/6 であるため、電圧の位相 -π/6 からさらに π/6 遅れ、電流の位相は -π/3 になります。

したがって、この値は誤りです。
