第三種電気主任技術者（電験三種） 過去問
令和7年度（2025年）上期
問12 (理論 問12)

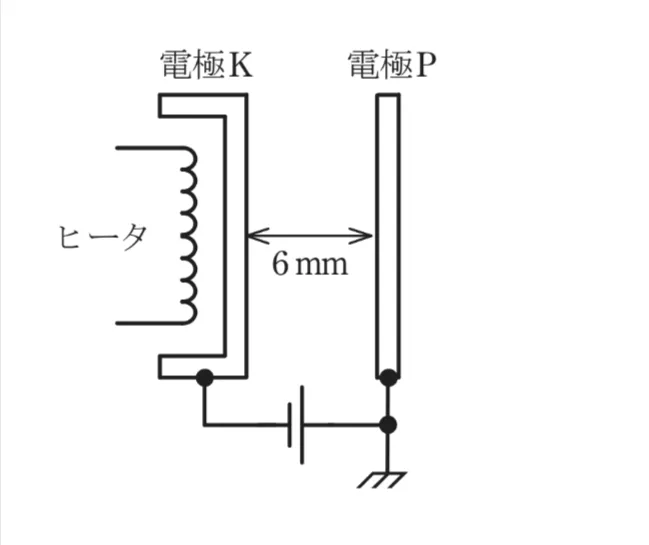

電界の強さは、電極間電圧2000Vを電極間距離6mm＝6×10⁻³mで割ることで求められ、約3.3×10⁵V/mとなります。

したがって、3.3×10²V/mという値は誤りです。

また、電極Kはヒータで加熱されているため放出されるのは熱電子であり、光電子ではありません。

よって、この選択肢は誤りです。

電界の強さは2000V÷6×10⁻³mより約3.3×10⁵V/mとなり正しいです。

また、加熱された電極から放出される粒子は熱電子であり、この点も正しいです。

しかし、電子が電極Pに達したときの運動エネルギーは

W＝eV＝1.6×10⁻¹⁹C×2000V＝3.2×10⁻¹⁶J

となるため、1.6×10⁻¹⁶Jとしている点が誤りです。

電界の強さが3.3×10²V/mとなっており、電極間距離を正しく考慮できていません。

また、電極を加熱した場合に放出されるのは光電子ではなく熱電子です。

そのため、この選択肢は誤りです。

加熱された電極から放出される粒子を熱電子としている点は正しいです。

しかし、電界の強さが3.3×10²V/mとなっており、正しい値である3.3×10⁵V/mと一致しません。

よって、この選択肢は誤りです。

電界の強さは2000Vを6mmで割ることで約3.3×10⁵V/mとなり正しいです。

また、電極Kをヒータで加熱しているため、放出されるのは熱電子です。

電子が電極Pに達したときの運動エネルギーは

W＝eV＝1.6×10⁻¹⁹C×2000V＝3.2×10⁻¹⁶J

となります。

以上より、この選択肢が正しい組合せです。
