問50 (機械 問8)

誤りです。

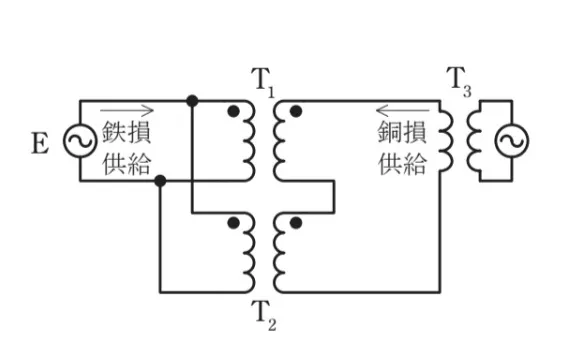

一次側が並列になっているため、電源Eから両方の変圧器に定格電圧を加えることはできます。

しかし、二次側も並列に接続されているため、二次巻線の誘導起電力を打ち消し合う直列回路ができていません。

返還負荷法では、二次側に電流を循環させる閉回路を作る必要があります。

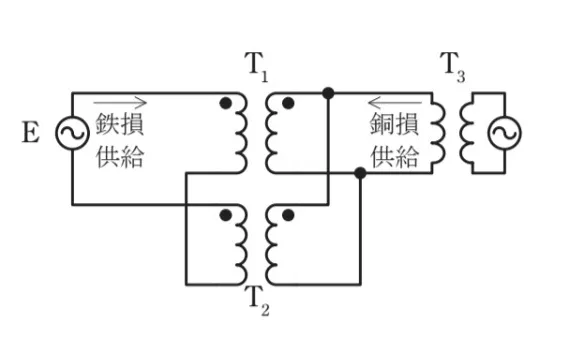

誤りです。

一次側が直列に接続されているため、電源Eの電圧が2台の変圧器に分かれて加わります。

問題では、電源Eの電圧が定格電圧と指定されています。

同じ仕様の変圧器を直列に接続すると、各変圧器に加わる電圧は定格電圧の約半分となるため、定格電圧に対応する鉄損を発生させることができません。

また、二次側の結線も返還負荷法に適していません。

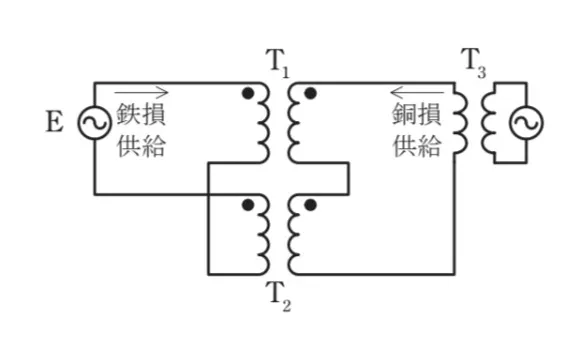

誤りです。

一次側が直列になっているため、2台の変圧器に定格電圧を加えることができません。

さらに、二次側では誘導起電力が加わる向きに接続されています。

返還負荷法では、二次巻線の誘導起電力を打ち消し合う向きに接続する必要があります。

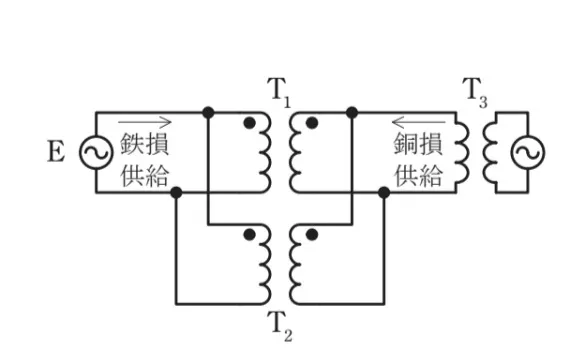

正しい選択肢です。

一次側は並列接続なので、電源Eから2台の変圧器に定格電圧を加えることができます。

また、二次側は黒点のない端子同士を接続しているため、2台の誘導起電力が打ち消し合う向きになります。

その結果、補助変圧器T₃から電流を循環させることができ、鉄損と銅損を同時に発生させる返還負荷法の条件を満たします。

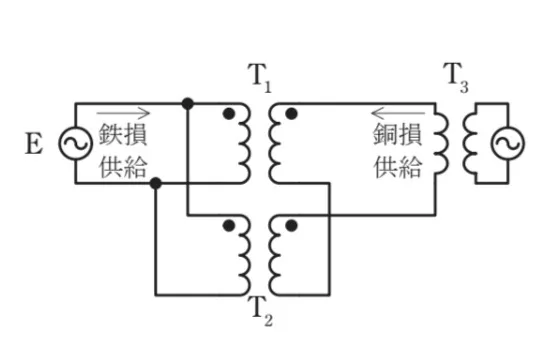

誤りです。

一次側の並列接続は正しいですが、二次側の接続方向が異なります。

この図では、二次巻線の黒点のある端子と黒点のない端子が接続されているため、2台の誘導起電力が打ち消し合わず、加わる向きになっています。

その結果、大きな循環電流が流れるおそれがあり、返還負荷法に適した結線ではありません。
