第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問16 (理論 問16)
問題文

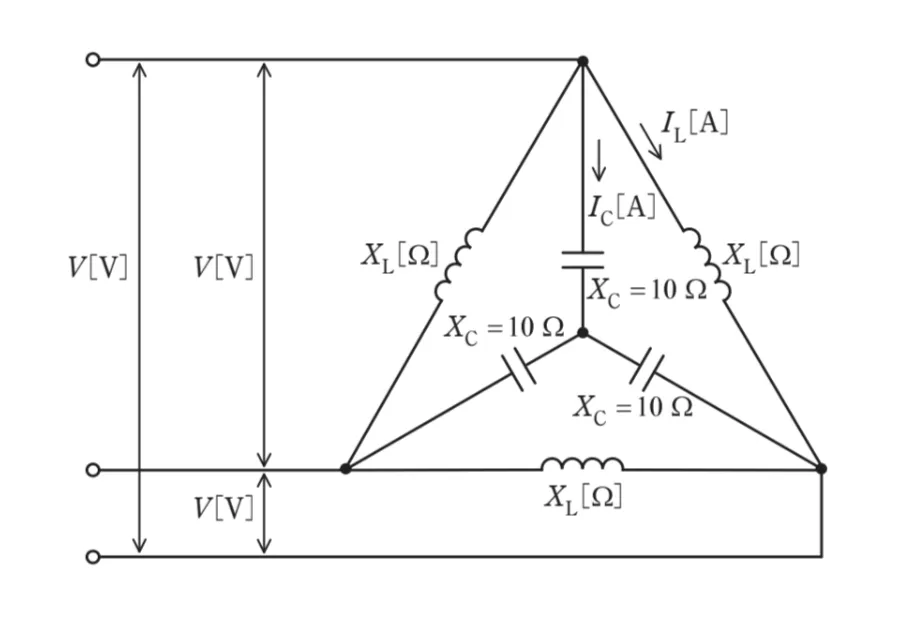

図のような平衡三相回路の負荷において、誘導性リアクタンスXL［Ω］に流れる電流の大きさをIL［A］、容量性リアクタンスXC［Ω］に流れる電流の大きさをIC［A］とするとき、次の問に答えよ。
図の回路において、電流ILと電流ICがIL＝（2／√3）ICの関係にあるとき、XL［Ω］の値として、最も近いものを次のうちから一つ選べ。
図の回路において、電流ILと電流ICがIL＝（2／√3）ICの関係にあるとき、XL［Ω］の値として、最も近いものを次のうちから一つ選べ。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第三種電気主任技術者（電験三種）試験 令和8年度（2026年）上期 問16（理論 問16） （訂正依頼・報告はこちら）
図のような平衡三相回路の負荷において、誘導性リアクタンスXL［Ω］に流れる電流の大きさをIL［A］、容量性リアクタンスXC［Ω］に流れる電流の大きさをIC［A］とするとき、次の問に答えよ。
図の回路において、電流ILと電流ICがIL＝（2／√3）ICの関係にあるとき、XL［Ω］の値として、最も近いものを次のうちから一つ選べ。
図の回路において、電流ILと電流ICがIL＝（2／√3）ICの関係にあるとき、XL［Ω］の値として、最も近いものを次のうちから一つ選べ。
- 25
- 20
- 15
- 10
- 5
