第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問13 (理論 問13)

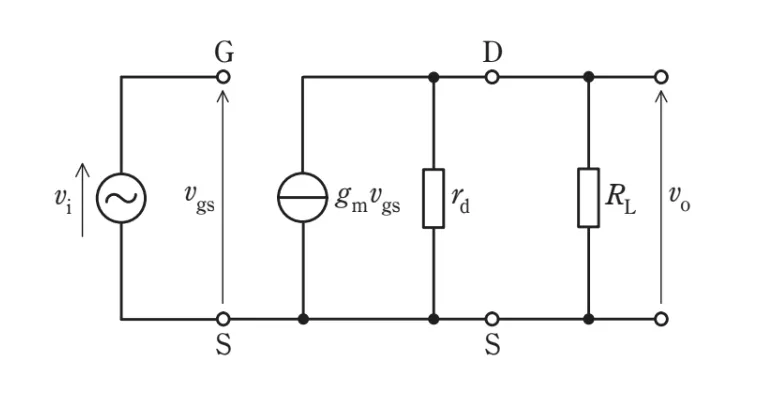

図は、電界効果トランジスタ（FET）を用いたソース接地増幅回路の簡易小信号交流等価回路である。この回路の電圧増幅度A_v＝｜v_O／v_i｜を近似する式として、正しいものを次のうちから一つ選べ。
ただし、図中のS、G、Dはそれぞれソース、ゲート、ドレインであり、v_i［V］、v_O［V］、v_gs［V］は各部の電圧、g_m［S］はFETの相互コンダクタンスである。また、抵抗r_d［Ω］は抵抗R_L［Ω］に比べて十分大きいものとする。
