第三種電気主任技術者（電験三種） 過去問
令和8年度（2026年）上期
問8 (理論 問8)
問題文

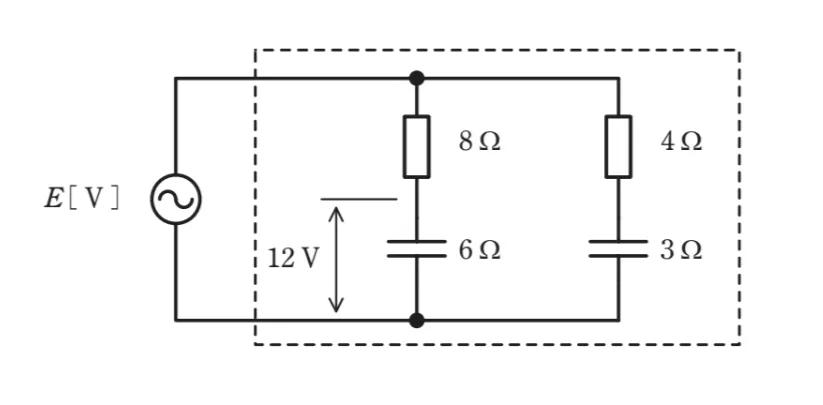

図のようなRC交流回路がある。この回路に正弦波交流電圧E［V］を加えたとき、容量性リアクタンス6Ωのコンデンサの端子間電圧の大きさは12Vであった。このとき、E［V］と図の破線で囲んだ回路で消費される電力P［W］の値として、正しいものを組み合わせたのは次のうちどれか。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
反映中…
第三種電気主任技術者（電験三種）試験 令和8年度（2026年）上期 問8（理論 問8） （訂正依頼・報告はこちら）
図のようなRC交流回路がある。この回路に正弦波交流電圧E［V］を加えたとき、容量性リアクタンス6Ωのコンデンサの端子間電圧の大きさは12Vであった。このとき、E［V］と図の破線で囲んだ回路で消費される電力P［W］の値として、正しいものを組み合わせたのは次のうちどれか。
- E［V］：20 P［W］：96
- E［V］：20 P［W］：32
- E［V］：28 P［W］：168
- E［V］：28 P［W］：120
- E［V］：40 P［W］：309
